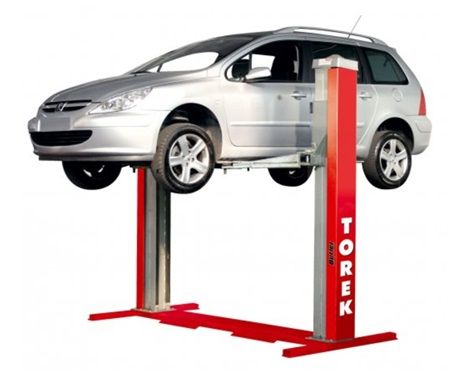

Podnośnik TOREK 32 PC2 - 3.2T z ramą

Podnośnik dwukolumnowy Torek 32 PC2 jest podnośnikiem asymetrycznym. Napęd z silnika przekazywany jest za pomocą wielorowkowego paska klinowego na śrubę trapezową. Przekazanie napędu z kolumny na kolumnę odbywa się za pomocą łańcucha. Prosta i sprawdzona konstrukcja zapewnia długoletnią bezawaryjną pracę podnośnika. Ramowa konstrukcja podnośnika pozwala na montaż na słabszym podłożu.

Wymagania montażowe:

Wariant nr 1

1. Użyty beton: klasa R'bk 300 lub wyższa

2. Minimalna grubość podłoża, bez płytek itp.: 15 cm.

 3. Górne i dolne wzmocnienia z elektrospawaną siatką Ø 4 x 150 mm lub podobną, o oczkach nieprzekraczających 250 mm.

 4. Warstwa betonu nie może być grubsza niż 25 mm.

5. Nośność obszaru co najmniej 1,3 kg/cm2 Charakterystyka ta musi zostać zagwarantowana na obszarze minimum 4x1,5 m (Rys. 1), bez złącz kompensacyjnych lub nacięć naruszających ciągłość górnego wzmocnienia.

 Wariant nr 2

W przypadku istniejących podłoży, gdzie taka charakterystyka nie może zostać sprawdzona, należy wylać betonowe podłoże o minimalnej powierzchni 4x1,5 m, o grubości 25 cm z podwójnym wzmocnieniem, jak opisano powyżej.

Dane Techniczne:

Udźwig: 3200 kg

Waga: 678 kg

Zasilanie elektryczne: 400V/50 Hz

Moc: 3,5 kW

Szerokość między kolumnami: 2500 mm

Wysokość podnoszenia: 2055 mm

Wysokość minimalna: 100 mm

Wysokość kolumn: 2694 mm

Długość ramion: 555 - 820, 810 - 1200 mm

 Szerokość całkowita: 3150 mm
