INSTALACJA DYSTRYBUCJI OLEJÓW ORAZ PŁYNU CHŁODNICZEGO + program do kontroli

Założenia:

W obiekcie będzie prowadzona dystrybucja trzech gatunków olejów oraz jednego gatunku

płynu chłodniczego z beczek 200 l znajdujących się w pomieszczeniu magazynowym. Media

będą transportowane przewodami sztywnymi do jednego stanowiska roboczego znajdującego

się na hali napraw. Oleje będą pobierane ze specjalnego barku olejowego zawieszonego na

ścianie.

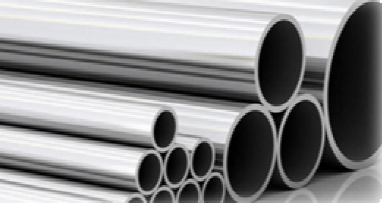

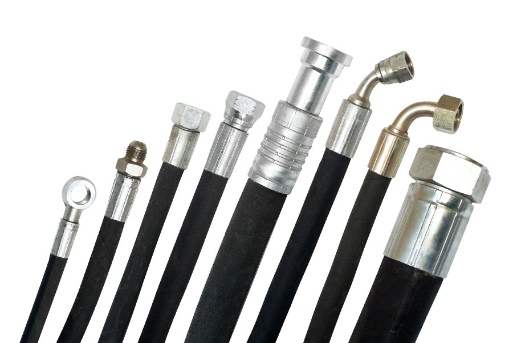

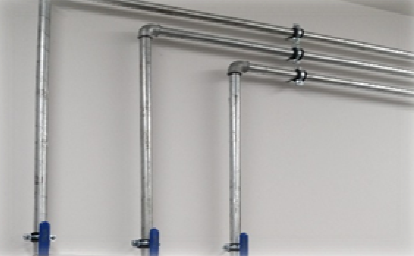

1. Instalacja - wykonanie w wężach oraz w stali w technologii skręcanej dające absolutną

pewność wytrzymałości na wysokie ciśnienia oraz pewność zachowania szczelności na

długie lata.

Koszt wykonania instalacji rurowej - indywidualnie

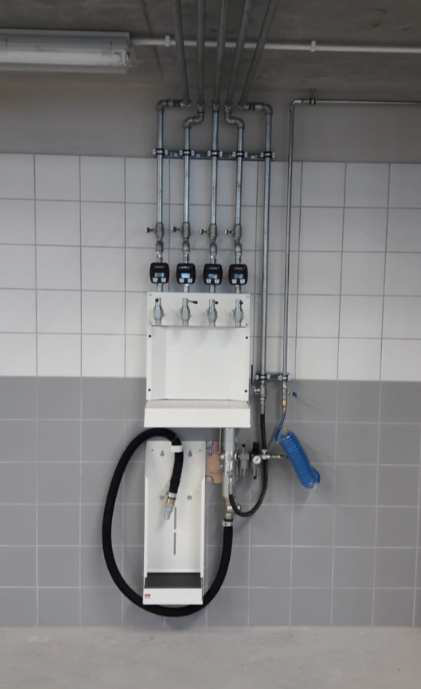

Barek olejowy wraz z pompą odbioru zużytego oleju.

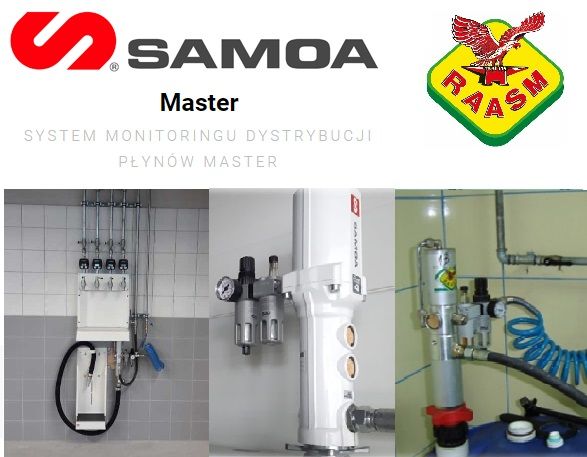

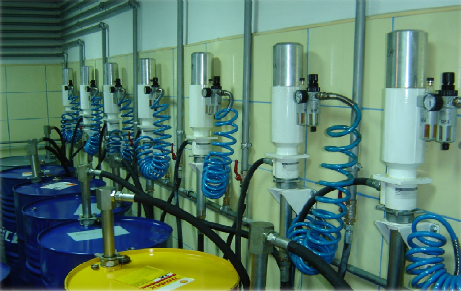

Przykładowy widok magazynu olejowego po wykonaniu.

Stosujemy pompy naścienne i

oddzielne ssaki wkładane do

beczek co znacznie ułatwia

wymianę okresową beczki w

porównaniu do zastosowania

pomp z długimi lancami

wkręcanymi bezpośrednio do

beczki

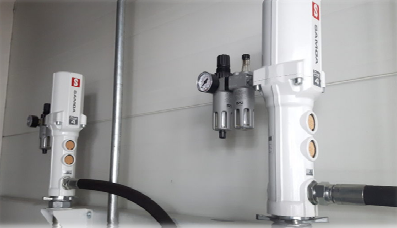

PROFESJONALNY MONTAŻ NAJWYŻSZEJ JAKOŚCI POMP.

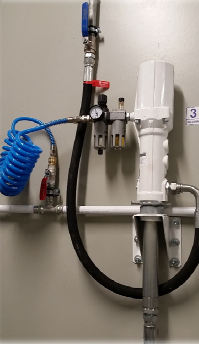

Stosujemy tylko kompletny zespół przygotowania powietrza zasilającego na każda pompę

indywidualnie.

Dzięki temu masz pewność, że pompa smarowana jest właściwie i zasilana sprężonym powietrzem o

odpowiednim ciśnieniu. W rezultacie pompy służą długo i bezawaryjnie.

Każda pompa odcięta jest od instalacji wyjściowej wysokociśnieniowej za pomocą zaworu kulowego.

Każda pompa jest także odcinana zaworem kulowym od instalacji sprężonego powietrza.

Daje Ci to możliwość bezproblemowej wymiany gatunku tłoczonego oleju w przypadku wystąpienia

takiej konieczności. A także możliwość szybkiego odcięcia obwodu na wypadek awarii spowodowanej

uszkodzeniem mechanicznym. Pompy wyposażone są w filtry. Max wydajność pompy to aż 25 l/min.

Zastosowane w budowie pomp materiały to :

· Aluminium,

· Stal,

· Poliuretan,

· NBR ( kopolimer akrylonitrylu i butadienu czyli rodzaj syntetycznego kauczuku

stosowanego na uszczelki oraz elementy amortyzujące i tłumiące drgania)

· PTFE (politetrafluoroetylen) o wyjątkowo małej swobodnej energii powierzchniowej, dzięki

czemu ma on dobre właściwości smarujące oraz nie przywierają do niego żadne

zanieczyszczenia. Ma także wysoką odporność chemiczną.

JAKOŚĆ W DETALACH

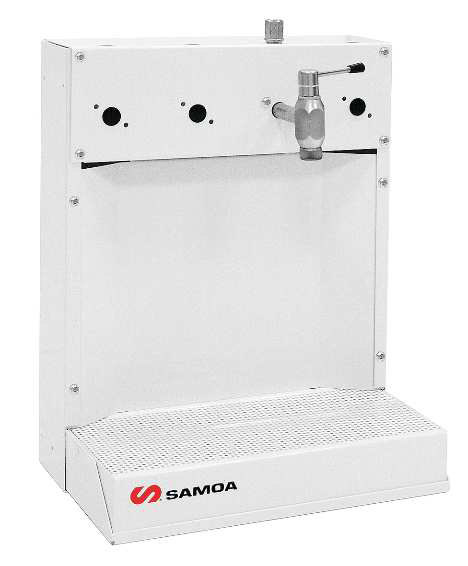

BAREK OLEJOWY przeznaczony do dystrybucji oleju i płynu

chłodniczego. Krany wyposażone w przeciw kapiące filtry oraz zawory

odcinające gwarantują zapobieganie rozbryzgiwania się oleju podczas

jego wylewania. Zamknięcie zaworu następuje automatycznie po

opuszczeniu dźwigni. Barek wyposażony jest w łatwą do oczyszczenia

wyjmowaną tackę w której zbierają się skropliny oleju.

NA CZYM PRACUJEMY ?

W naszych instalacjach stosujemy urządzenia dwóch renomowanych firm.

SAMOA to hiszpańska firma założona w 1958 roku.

RAASM to włoska firma założona w 1975 roku.

Obie firmy produkują wyłącznie profesjonalny sprzęt do obsługi mediów takich jak oleje, smary, płyny

specjalistyczne. Zakres produkcji pokrywa zapotrzebowanie branży samochodowej, sektora pojazdów

ciężkich, maszyn przemysłowych oraz rolniczych. Ze względu na najwyższa jakość swoich produktów

firmy te są sprawdzonymi dostawcami przez największe koncerny olejowe. W Polsce produkty takie

jak: pompy, zwijadła, zlewarki, smarownice i wiele innych dostępne są już od 25 lat.

ICENTRALNE MONITOROWANIE DYSTRYBUCJI OLEJÓW.

Opis:

Dystrybucja mediów będzie nadzorowana przez centralną jednostkę sterującą. Dostęp do

systemu jest chroniony (kody osobiste). Korzystać z niego mogą wyłącznie osoby uprawnione, a

każde skorzystanie z systemu jest rejestrowane i przypisywane konkretnej osobie. System

przechowuje w elektronicznej pamięci wszystkie dane na temat przeprowadzonych transakcji, dzięki

czemu istnieje możliwość uzyskania szeregu raportów informujących o:

 dokonanych transakcjach (data, nazwisko operatora, ilość i rodzaj wydanego produktu)

 aktualnej ilości cieczy w zbiornikach wraz z minimalnymi dopuszczalnymi poziomami

 zużyciu poszczególnych produktów – sumaryczne i z rozbiciem na poszczególnych użytkowników

Dodatkowo możliwe jest zaprogramowane minimalnych dopuszczalnych ilości każdego typu oleju w

magazynie, których osiągnięcie będzie automatycznie sygnalizowane przez system.

System monitorowania sterowany jest jednostką centralną wyposażoną w klawiaturę oraz wyświetlacz

ciekłokrystaliczny. Wszystkie elementy sterowania systemem umieszczone będą w pomieszczeniu

magazyniera. Dystrybucja będzie mogła się odbywać tylko za wiedzą osoby uprawnionej –

magazyniera.

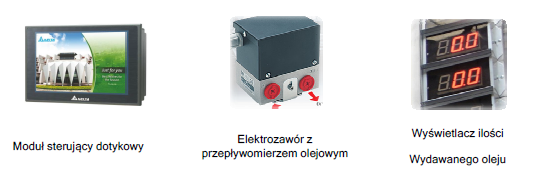

Na każdej nitce sieci olejowej przy zwijadłach zostaną zamontowane przepływomierze wraz z

elektrozaworami.

M A S T E R

System monitorowania będzie działał w następującej konfiguracji:

- 4 elektrozawory będą sterowane przez 1 moduł (1 punkt odbioru)

- z danego modułu możliwość wydawania 1 gatunku oleju w tym samym czasie

(operacje następują po sobie)

- centralna jednostka sterująca jest urządzeniem współpracującym z komputerem klasy

PC

- programowanie systemu odbywa się z klawiatury komputera

- współpraca systemu monitoringu z komputerem klasy PC będzie odbywała się za

pomocą złącza RS 232

Urządzenia współpracujące z systemem

(instalowane na życzenie klienta ):

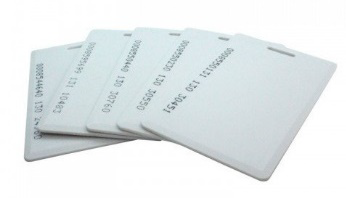

· Czytnik chipów RFID – odczytuję dowolną ilość chipów UNIGUE 125 kHz.

Umożliwia logowania się do systemu przez upoważnionych pracowników.

· Na życzenie klienta stosujemy czytniki innych systemów

Możliwa jest współpraca z m.in. następującymi programami magazynowymi/księgowymi :

· DMS JBR firmy JBR Rogowiec

· Autostacja 3 firmy Softwig

· Incadea firmy IT Integra

· Integra 7 firmy Integra Softwer

· Comvar firmy Inforg sp. z o.o.

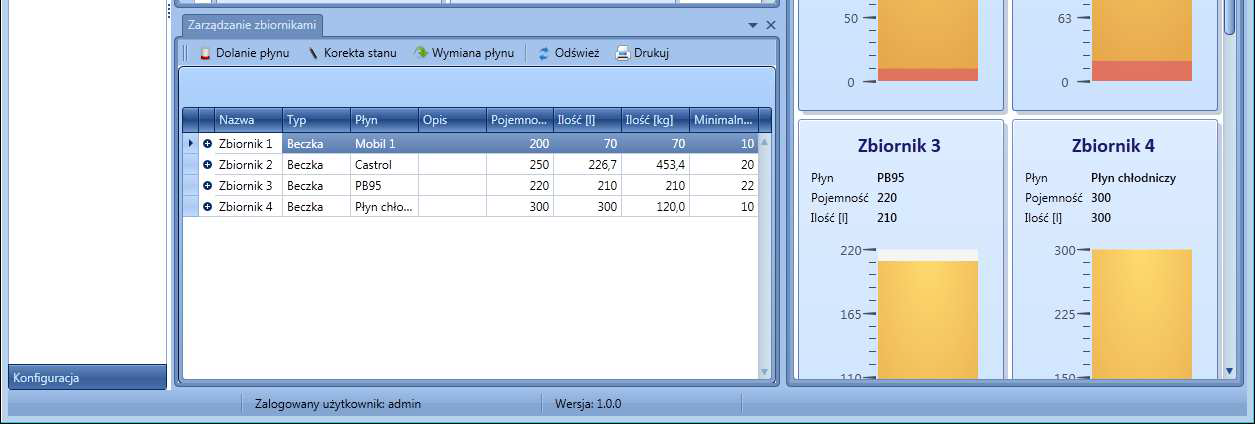

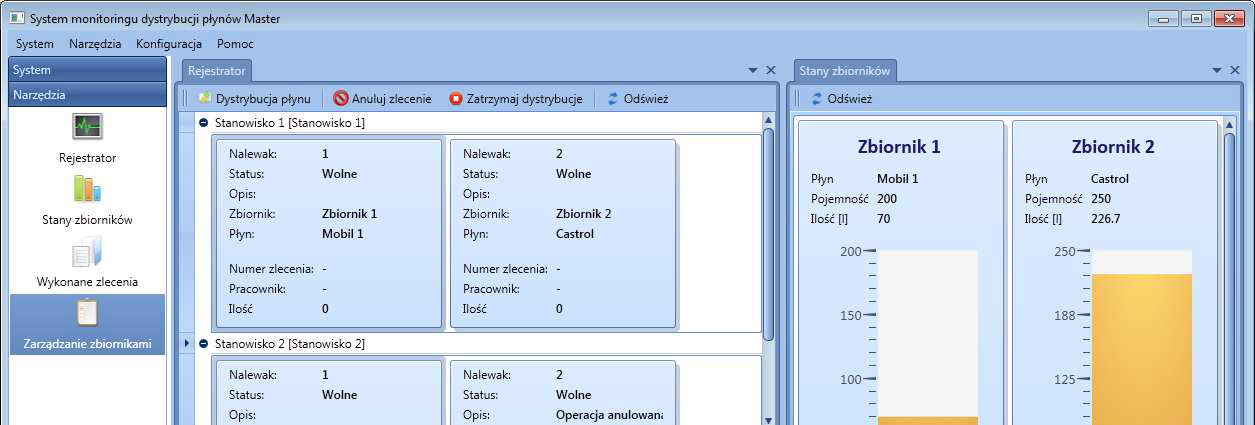

Przykładowy widok programu kontrolującego wydawanie oleju
